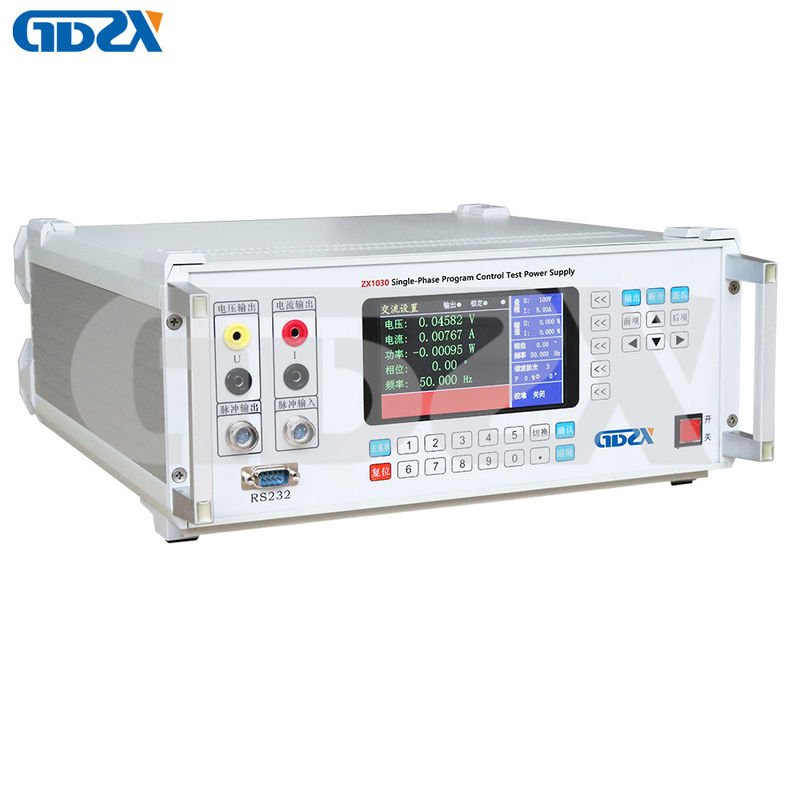

ZX1030 600V 20A Calibrateur de source de contrôle de programme à phase unique

Calibrateur de puissance électrique

0 - 600V 0 - 20A Contrôle précis du programme à phase unique Source d'essai

Cet appareil adopte un FPGA programmable, un convertisseur D/A de haute précision à grande vitesse, la technologie DDS, peut réguler la fréquence, l'amplitude, la source de signal de phase et amplifier la puissance du signal.Il est doté de normes de tension de haute précision., courant, puissance, l'énergie électrique à l'intérieur, par rétroaction analogique en boucle fermée et le contrôle numérique PID il peut sortir tension, courant, fréquence, phase,et tracer les paramètres définis automatiquement sur une longue période de temps.

C'est une combinaison de fréquence de puissance standard indiquant le compteur et le compteur d'énergie, peut être utilisé pour calibrer beaucoup de types d'instruments électriques.Et il peut se connecter au PC pour réaliser l'étalonnage automatique et la gestion totale des données de test.

1La structure la plus simple mais la plus fiable.

2Signal de sortie de haute fidélité et capacité à résister aux chocs grâce à l'utilisation d'un amplificateur opérationnel de haute précision.

3. double protection de sortie, intégrée dans la tension, le courant, la fréquence, la phase, la norme d'énergie et la sortie de commande PID, capable d'un fonctionnement stable à long terme.

5Affichage LCD couleur, facile à utiliser.

6Avec une boîte en alliage d'aluminium, qui a l'air bien.

1. Puissance Fréquence tension de sortie:

1) plage de sortie: 0V à 720V, plage de tension nominale: 25V, 50V, 100V, 200V, 400V, 600V

2) Plage de régulation: 0 ¢ 120%, finesse de régulation: 5 × 10-5

3) La précision:

Erreur de plage nominale: ≤ ± 0,06% ((Rd) ± 0,04% ((pleine plage) classe 0.1, (≤ ± 0,03% (Rd) ± 0,02% ((pleine plage) classe 0.05

4) puissance de sortie: 100% de la plage complète, ≥20VA

2. Puissance courant de sortie de fréquence:

1) plage de sortie: 0A à 24A

2) Plage de courant nominal: 0,1A,0.5A, 1A, 5A, 10A, 20A

3) Précision: dans la plage nominale

Erreur de plage nominale: ≤±0,06% ((Rd) ±0,04% ((pleine plage) classe 0.1, ≤±0,03% (Rd) ±0,02% ((pleine plage) classe 0.05

4) puissance de sortie: 1 à 20 A ≥ 20 VA

3Fréquence de sortie: plage: 45 Hz ~ 65 Hz, Résolution: 0,001 Hz erreur: 0,01 Hz

4- position de phase de sortie: 0,00° - 359,99°, erreur: 0,1°

5. Harmonics de sortie: harmonic 2 ~ 32 ordre, amplitude 0 ≈ 20%, finesse: 0,010 · N ((N est l'ordre harmonique #)

6. distorsion de la forme de l'onde de sortie: courant de tension CA ≤ 0,3%

7- Puissance de sortie de fréquence de puissance: plage: tension nominale et courant nominale dans toute combinaison

L'erreur de plage nominale: ≤ ± 0,06% ((Rd) ± 0,04% ((fr) classe 0,1 (≤ ± 0,03% (Rd) ± 0,02% ((fr) classe 0,05)

Remarque: la précision de la puissance réactive sera inférieure d'un niveau

8- Essai du compteur d'énergie: erreur intégrée 0,1/ 0,05% FS (sortie d'impulsion ≤ 90 kHz, valeur nominale en trois phases = 60 kHz)

9. autres:

1) Apport d'alimentation de travail: 220V ± 10%, 50Hz ± 5% en phase unique

2) Environnement de travail: température 20°C±10°C, humidité relative: ≤85%RH

3) Taille et poids: 460 × 480 × 200 mm 18 kg
