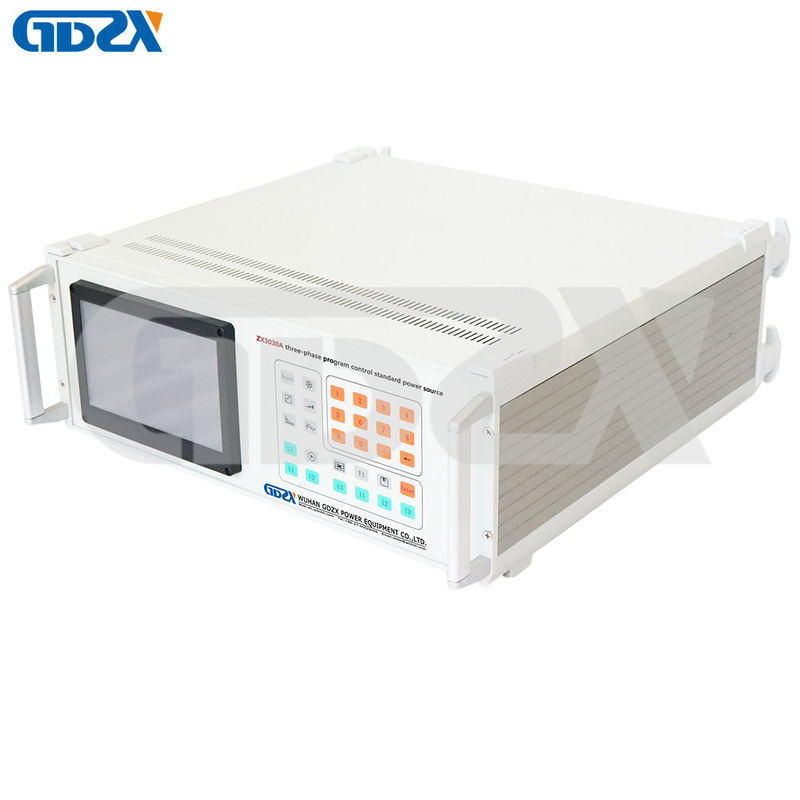

Longue durée standard triphasée commandée de source d'énergie de programme à C.A. de ZX3030A

Introduction au projet

ZX3030A trois phases contrôlée par programme source d'alimentation standard adopteavecla structure intégrée du compteur et de la source, la technologie de source standard en boucle fermée numérique complète, et utilise une série de dispositifs avancés tels que le système embarqué, un grand écran TFT,Puce CPLD et A/D de haute précision, D/A. Il peut être largement utilisé dans l'industrie de mesure de l'énergie électrique, le laboratoire électrique et d'autres départements connexes, et il est facile à transporter sur le terrain.

Caractéristiques

1Utilisant un écran tactile et un bouton de film.

2. Un compteur de puissance standard de haut niveau et une rétroaction numérique en boucle fermée basée sur celui-ci. D'autres paramètres tels que la tension, le courant, la fréquence peuvent également être utilisés comme standard.

3. protection contre les limites de courant, protection contre les courts-circuits de tension, protection contre les courts-circuits ouverts de courant et autres fonctions.

4Dans la plage de sortie admissible de l'instrument, les utilisateurs peuvent régler arbitrairement la tension nominale et les engrenages de courant de tension et de courant triphasé.

5Il existe de nombreux points d'essai de courant et de facteur de puissance, ce qui facilite la configuration de divers schémas d'étalonnage.

6Il peut vérifier toutes sortes de monomètres monophasés, triphasés et actifs et réactifs.

7La grande quantité de stockage des données facilite la requête des données de validation.

8. Avec le port série RS232, il est pratique pour le contrôle de l'ordinateur et la mise à niveau du logiciel.

Paramètres

1) Voltage de sortie de phase CA

A. Je ne sais pas.Précision de réglage: 0,01% RG

B. Résolution: chiffres significatifs de 6 bits

C. Précision: meilleure que ± 0,05%RG

D. Stabilité: meilleure que ±0,01% RG/1 min

E. Distorsion: supérieure à 0,1% (charge non capacitive)

F. Puissance de sortie: 20 VA nominale par phase

G. Taux de réglage de la pleine charge: inférieur à ± 0,01% RG

H. Plage de sortie: 10 à 500 V

Je suis...Portéeréglages: 57,7 V, 100 V, 220 V, 380 V, automatique Je passe.

2) Sortie de courant alternatif

Une. Unefinesse du dépôt: 0,01% RG

B. Précision: meilleure que ± 0,05%RG

C. Résolution: chiffres significatifs de 6 bits

D. Stabilité: meilleure que ±0,02% RG/1 min

E. Distorsion: supérieure à 0,1%

F. Puissance de sortie: 20 VA par phase.

G. Taux de réglage de la pleine charge: inférieur à ± 0,01% RG

H. Portée de sortie: 0,5mA-24A

Je suis...Portéeréglage: 0,2A, 1A, 5A, 20A, commutation automatique (courant 0-100A personnaliséLe)

3) Sortie électrique

Précision: meilleure que 0,05% RG

B. Stabilité: meilleure que 0,01%/1 min.

C. Résolution: 6 un peusDigi significatifts( puissance active, puissance réactive, puissance apparente)

4) Facteur de puissance

A. Plage de réglage: - 1~0 ~ + 1;

B. Résolution: 0.00001;

C. Précision: 0.0005.

5) phase

A. Plage de réglage: 0 à 359,99 degrés

B. Résolution: 0.001- Je ne sais pas.

C. Précision: ±0.02- Je ne sais pas.

6) fréquence

Plage de réglage: 40 Hz à 70 Hz

B. Résolution: 0,001 Hz

C. Précision: ±0,002 Hz

7) Harmonics: 2 à 51 harmoniques peuvent être produites avec précision.
