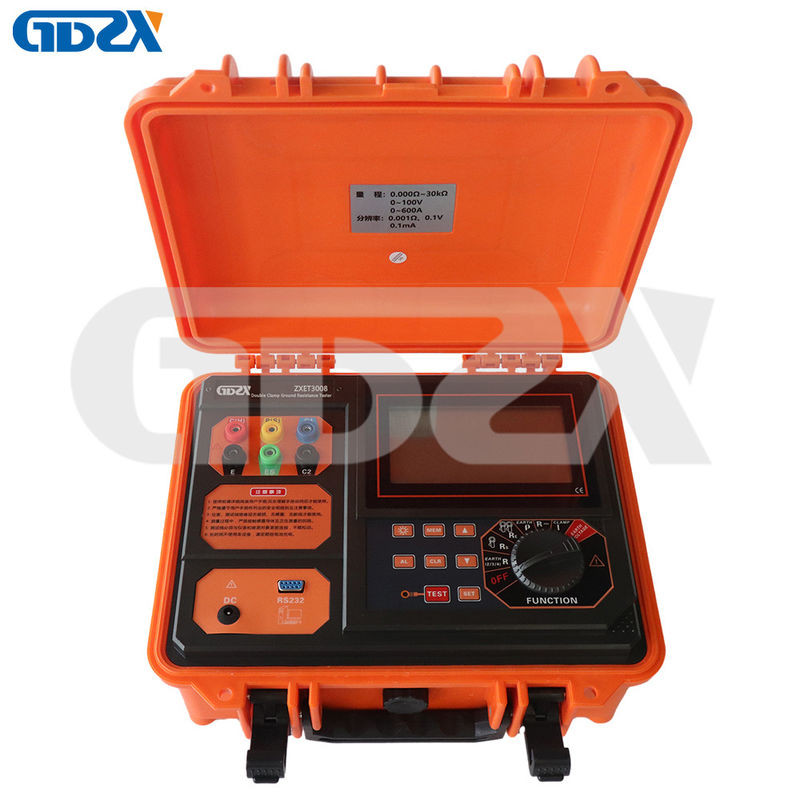

| Les fonctions |
Résistance au sol, résistivité du sol, résistance CC, résistance à l'allumage, résistance à la connexion par équipotentiel, tension au sol, courant alternatif, mesure du courant de fuite |
| Énergie électrique |
Piles au lithium rechargeables à courant continu 7,4 V 1,8 Ah |
| Lumière arrière |
rétroéclairage à écran blanc contrôlable, adapté à une utilisation dans des endroits sombres |
| Mesure |
Mesure de précision par méthode à quatre fils, méthode à trois fils, méthode simple à deux fils, méthode de sélection, méthode à double pinceau pour mesurer la résistance à la mise à la terre |
| Méthodes de mesure |
Mesure par méthode à deux, trois et quatre fils: méthode de changement de pôle, courant de courtage de mesure 20mA Max |
| Méthode de mesure de sélection: méthode de changement de pôle, courant de mesure de court-circuit 20mA max. |
| Méthode à double pinceau: méthode de mesure de l'inductivité mutuelle sans contact, courant d'essai 1mA Max. |
| Résistivité du sol: méthode quadrupole (méthode Wenner) |
| Résistance en courant continu: méthode de changement de pôle |
| courant alternatif: rectification moyenne (clampe) |
| Voltage à la terre: rectification moyenne (entre les interfaces P (S) -ES) |
| Portée |
Méthode à deux, trois ou quatre fils pour mesurer la résistance de mise à la terre (R): 0,000Ω ~ 30000Ω |
| Méthode de sélection pour mesurer la résistance de mise à la terre (Re): 0,00Ω ~ 3000Ω |
| Méthode à double pinceau pour mesurer la résistance à la mise à la terre (Re): 0,01Ω ~ 200Ω |
| Méthode à double pinceau pour mesurer la résistance à la mise à la terre (Re): 0,01Ω ~ 200Ω |
| Voltage de mise à la terre (50 Hz / 60 Hz): CA 0,0 ~ 100,0 V |
| courant alternatif (50 Hz / 60 Hz): courant alternatif 0,00 mA ~ 600,0 A |
| Résolution maximale |
Méthode à deux, trois, quatre fils pour mesurer la résistance à la mise à la terre (Re), la résistance en courant continu:0.001Ω(0.000Ω~29.999Ω); 0.01Ω(30.00Ω~299.99Ω)
0.1Ω(300.0Ω~2999.9Ω);1Ω(3000Ω~30000Ω)
|
|
Méthode de sélection pour mesurer la résistance à la mise à la terre (Re):
0.01Ω(0.00Ω~29.99Ω);0.1Ω(30.0Ω~299.9Ω)
1Ω ((300Ω~3000Ω)
|
|
Méthode de double pinceau pour mesurer la résistance à la mise à la terre (Re):
0.01Ω(0,01Ω~0,99Ω);0.1Ω(1.0Ω~29.9Ω)
1Ω(30Ω~200Ω)
|
|
Résistivité du sol (ρ):
0Pour les appareils électroniques, la fréquence d'émission est de 0,01 Ωm (~ 99,99Ωm).
0.1Ωm ((100.0Ωm~999.9Ωm)
1Ωm ((1000Ωm~9999Ωm)
10Ωm(10.00kΩm ~99.99kΩm)
100Ωm ((100.0kΩm~999.9kΩm)
1kΩm ((1000kΩm~9000kΩm)
|
| Voltage de mise à la terre ((50 Hz/60 Hz): 0,1 V |
| courant alternatif ((50 Hz/60 Hz): 0,01 mA |
| Précision |
méthode à deux, trois ou quatre fils pour mesurer la résistance à la mise à la terre (Re), la résistance en courant continu (R-):
Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
± 2%rdg±3dgt (30,00Ω à 299,99Ω)
Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Pour les appareils de traitement des gaz, la fréquence de compression doit être supérieure ou égale à:
Note: 1. erreur supplémentaire à rC max ou rP max≤±5%rdg±5dgt. ((rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ)
2. Erreur supplémentaire à la tension d'interférence de 5 V ≤ ± 5%rdg±5dgt
|
|
Méthode de sélection pour mesurer la résistance à la mise à la terre (Re):
Pour les appareils à commande numérique, la valeur maximale de l'échantillon doit être égale ou supérieure à:
Pour les appareils à commande numérique, la valeur maximale de l'échantillon doit être égale ou supérieure à:
± 2%rdg±3dgt (300Ω à 3000Ω)
|
|
Méthode de double pinceau pour mesurer la résistance à la mise à la terre (Re):
Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure.
Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure.
|
|
Résistance du sol (ρ): selon la précision de mesure de R
(ρ=2πaR a:1 m~100m;π=3,14)
|
| La tension à la terre ((50 Hz/60 Hz): ± 2%rdg±3dgt |
| courant alternatif ((50 Hz/60 Hz): ± 2%rdg±3dgt |
| Forme d'onde de la tension d'essai |
Vague sinusoïdale |
| Fréquence des essais |
La fréquence de fréquence de l'appareil doit être supérieure ou égale à: |
| Courant d'essai de court-circuit |
AC 20mA au maximum |
| Voltage d'essai en circuit ouvert |
40V de courant alternatif maximum |
| Distance entre les électrodes |
1m à 100m |
| Mode d'affichage |
Affichage LCD de 6 chiffres avec rétroéclairage |
| Instructions de mesure |
Indication LED clignotante pendant la mesure, affichage LCD de compte à rebours |
| Taille de l'écran |
128 mm × 75 mm |
| Affichage LCD |
124 mm × 67 mm |
| Taille |
Taille de l'instrument: longueur, largeur et hauteur 320 mm × 275 mm × 145 mm |
| Serrage de courant: longueur, largeur et hauteur environ 220 mm × 100 mm × 27 mm |
| Dimensions du colis |
Emballage extérieur: longueur, largeur et hauteur environ 400 mm × 245 mm × 335 mm |
| Ligne d'essai standard |
Rouge 15m, noir 15m, jaune 10m, vert 10m |
| Ligne de test simple |
2 barres: rouge 1,6 m, noir 1,6 m |
| Barre de mise à la terre auxiliaire |
4 pièces:φ10 mm × 150 mm |
| Serre à courant |
2 pièces: la pince CT1 rouge et noir, la pince CT2 bleue et noire |
| Calibre actuel de la pince |
φ52 mm |
| Calibre actuel de la pince |
1000:1 |
| Conduction de la pince à courant |
Longueur 2 m |
| Temps de mesure |
courant alternatif: environ 2 fois / seconde;
Voltage de mise à la terre: environ 2 fois / seconde;
Résistance au sol: environ 7 secondes / heure
|
| Temps de mesure |
Plus de 5000 fois (essai de court-circuit, test une fois, arrêt pendant 30 secondes, puis test) |
| Voltage de ligne |
Mesure inférieure à 100 V CA |
| Interface de communication |
Avec l'interface USB, les données stockées peuvent être téléchargées sur l'ordinateur, enregistrées et imprimées |
| Ligne de communication |
1 ligne de communication USB, longue de 1,5 m |
| Conservation des données |
Le symbole "HOLD" indique quand les données sont conservées |
| Le stockage des données |
Groupe 2000, indication de stockage "MEM", affichage "FULL" indique que le stockage est plein |
| Accès aux données |
Le symbole "READ" indique la vérification des données |
| Affichage du débit |
Indication du symbole "OL" lorsque le débordement dépasse la plage |
| Indication du courant de la pince basse |
Lors de la sélection de la méthode ou de la méthode à double pince, lorsque le signal de courant reçu par la pince CT2 est inférieur à 0,5 mA, le symbole "" s'affiche.la direction de la pince de courant CT2 doit être vérifiée |
| Épreuve d'interférence |
Identifier automatiquement le signal d'interférence, la tension d'interférence est supérieure à 5V indication du symbole "bruit" |
| Essai au sol auxiliaire |
Avec fonction d'essai de valeur de résistance au sol auxiliaire, 0,00kΩ~30,00kΩ(100R+rC<50kΩ,100R+rP<50kΩ) |
| Fonction d'alarme |
Lorsque la valeur mesurée dépasse la valeur de réglage de l'alarme, "bip-bip-bip-" prompt d'alarme |
| Voltage de la batterie |
Lorsque la tension de la batterie est insuffisante, le symbole de basse tension de la batterie s'affiche pour rappeler à la batterie de se recharger. |
| Arrêt automatique |
Arrêt automatique après 15 minutes |
| Courant de fonctionnement |
En veille: 25 mA maximum (rétroviseur éteint);
L'éclairage arrière: 25 mA maximum (consommation d'énergie séparée de l'éclairage arrière);
Lorsque la mesure est effectuée: 150 mA max (rétrouilleur éteint)
|
| Le poids |
Instrument: 2,66 kg (batterie comprise) |
| Poids total: 7,87 kg (incluant l'emballage) |
| Boîte à outils |
Conception spéciale de la boîte à outils, peut supporter 200 kg |
| Température de fonctionnement et humidité |
-10 °C à 40 °C; inférieure à 80% de rh |
| Température et humidité de stockage |
-20 °C à 60 °C; inférieur à 70% de RH |
| Protection contre les surcharges |
Mesure de la résistance à la mise à la terre: AC 280V / 3 secondes entre les ports C (H) -E, P (S) -ES |
| Résistance à l'isolation |
20 MΩ ou plus (500 V entre le circuit et le boîtier) |
| Résistez! |
20 MΩ ou plus (500 V entre le circuit et le boîtier) |
| Caractéristiques électromagnétiques |
Le nombre d'émissions de CO2 doit être déterminé en fonction de l'indicateur de CO2. |
| Convient pour les réglementations de sécurité |
La norme IEC 61010-1 (CAT III 300V, CAT IV 150V, degré de pollution 2) est modifiée.
La résistance au sol est déterminée en fonction de l'état de la surface de l'appareil.
la résistance de l'eau au sol (IEC 61557-5);
JJG366-2004 (mètre de résistance au sol);
JJG1054-2009 (mètre de résistance au sol des pinces).
|
