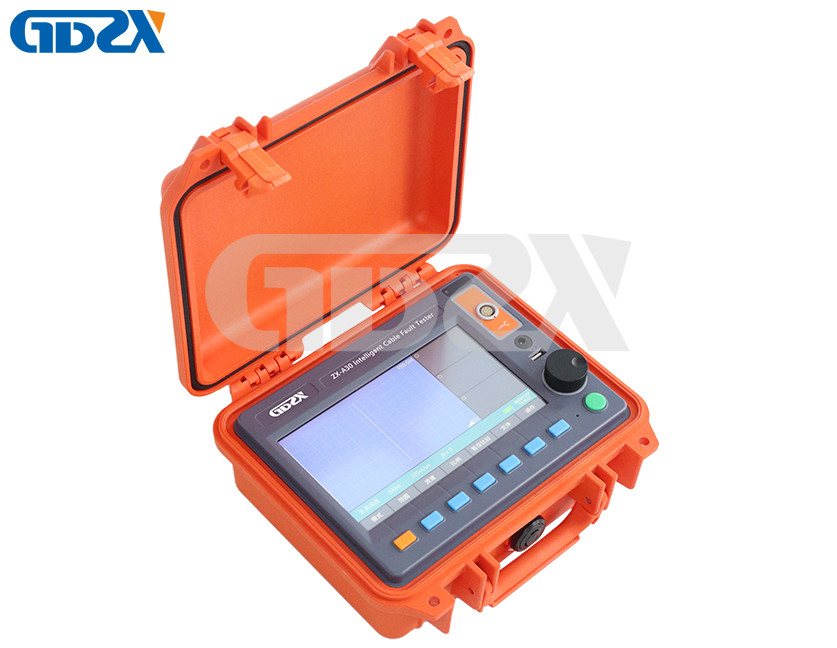

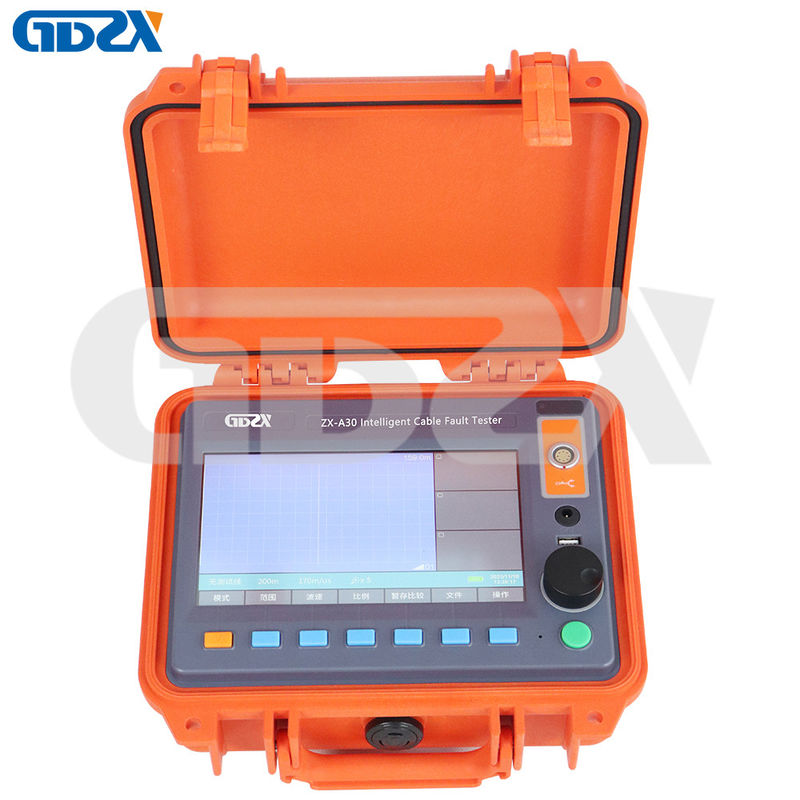

Localisateur de défauts de câble à impulsions multiples intelligent 35KV 60Km
Présentation du produit
Le localisateur de défauts de câble à impulsions multiples intelligent ZX-A30est une plateforme de test de défauts de câbles en réseau basée sur une plateforme informatique embarquée. Il intègre la technologie de communication USB, la technologie d'écran tactile et la technologie de communication 3G, ce qui améliore considérablement les performances de l'instrument en pratique et le rend facile à utiliser.
Caractéristiques
1. Plateforme informatique industrielle embarquée, système Windows XP, logiciel de test intégré et logiciel de test de défauts de câbles et logiciel de gestion des données de câbles installés, ce qui est à la pointe en Chine.
2. Grand écran tactile de 12,1 pouces, stylet ou souris. L'affichage lumineux convient à une utilisation en extérieur. La batterie au lithium est pratique pour les tests sur site. Le châssis en plastique est antichoc avec une grande stabilité.
3. La dernière interface de communication USB pour assurer une collecte de signaux stable. L'hôte peut sélectionner automatiquement cinq types de fréquences d'échantillonnage de 6,25 MHz à 100 MHz, la largeur d'impulsion adaptative peut répondre aux exigences de test de différentes longueurs de câble pour réduire l'erreur de mesure approximative et améliorer la précision des tests.
4. Distinguer automatiquement les différentes méthodes de test et localiser le point de défaut, lire et afficher automatiquement la distance du défaut. Il peut être affiché dans 3 zones différentes de l'écran et affichera aléatoirement 10 formes d'onde d'impulsions basse tension. Fonctionnement automatique ou manuel pour réaliser un positionnement double du défaut. Le double vernier peut être précis à 0,15 m.
5. Conception unique du générateur d'impulsions multiples. Vous pouvez terminer 3 méthodes de test différentes sans avoir à reconnecter les fils. Une seule décharge peut obtenir 10 formes d'onde d'impulsions de court-circuit basse tension. Cela peut réduire considérablement les interférences oscillatoires. Le générateur d'impulsions multiples est de petite taille et son poids n'est que de 5 kg.
6. L'hôte peut être équipé d'un récepteur WIFI et d'un logiciel 3G pour obtenir une aide et des suggestions de test à distance sur site de nos experts. Les techniciens peuvent aider aux tests sur site via un logiciel de test Android à tout moment et en tout lieu.
7. L'appareil stocke de nombreuses formes d'onde et schémas de câblage, ce qui est pratique pour votre comparaison lors des tests et des études sur le terrain. Il peut générer automatiquement des rapports de test et les imprimer. Le système de gestion des câbles peut vous aider beaucoup pour la maintenance quotidienne des câbles et la localisation précise des défauts de câbles.
8. Le localisateur précis peut afficher directement la distance entre le testeur et le point de défaut. Nous utilisons la technologie de squelch, qui est une autre innovation des produits nationaux similaires. Cela vous aide à localiser les défauts avec précision et rapidité et vous aide également à réduire les dommages et les pertes résultant de la mise hors tension.
9. Il existe 3 types de décharge haute tension pour votre choix. En utilisant un tout nouveau générateur de surtension haute tension intégral de 28 kg. remplace le transformateur de test et le boîtier de commande de 65 kg, avec des avantages d'utilisation étendue, de légèreté, cet appareil est au niveau national de pointe.
Indicateurs techniques
| 1. Peut tester les défauts de câbles à différents niveaux de tension inférieurs à 35KV. Peut tester les défauts de câbles de différentes sections de câbles, différents diélectriques et différents matériaux de câbles. Peut tester les défauts de câbles en circuit ouvert, les défauts de câbles en court-circuit, les défauts de câbles à faible résistance, les défauts de câbles de fuite à haute résistance et les défauts de câbles d'arc à haute résistance. |
| 2. Tester tous les défauts des câbles de contrôle de communication ferroviaire, des câbles d'éclairage public et des câbles de signalisation aéroportuaires. |
| 3. Tester la vitesse de transmission des ondes dans n'importe quel câble de longueur connue. |
| 4. Peut tester l'itinéraire et la profondeur enterrés des câbles d'alimentation. |
| 5. Mode d'affichage |
Écran LCD tactile industriel de 12,1 pouces (plateforme Windows XP) |
| 6. Méthode de test |
Méthode d'impulsion basse tension, méthode d'arc haute tension par impulsion, méthode d'impulsions multiples |
| 7. Stockage |
8G |
| 8. Distance de test |
pas moins de 60 km |
| 9. Fonctionnement via stylet et souris |
| 10. Distance de test minimale (zone de non-détection) |
0-5m ou sans |
| 11. Erreur de localisation |
±0,2 m |
| 12. Erreur de test |
l'erreur système ne dépasse pas ±1 % |
| 13. Générateur d'impulsions multiples |
Tension d'impulsion ≤40KV |
| 14. Résolution |
V/fm, V est la vitesse de transmission m/μs； le curseur logiciel est de 0,10 m. |
| 15. Fréquence d'échantillonnage |
6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz (largeur d'impulsion adaptative). |
| 16. Source d'alimentation et consommation d'énergie |
CA 220V±10 %, puissance ≤15W, CC 12V(7AH), puissance≤20W |
| 17. Autonomie en veille |
fonctionnement continu 6 heures |
|
18. Poids de l'hôte :
Dimension :
|
6,2 kg
180 mm×300 mm×400 mm
|
|
19. Température
|
-20℃～﹢40℃ Humidité relative : ≤80 % |
|
20. Gestion
|
Carte de tracé et de distribution des câbles. Toutes les données des câbles qui se trouvent dans la zone de gestion de l'utilisateur, y compris la carte de distribution des câbles, le numéro, la position initiale, la profondeur d'enfouissement et la date, le milieu du câble, la position de connexion, l'enregistrement des défauts, la raison du défaut, le rapport de test technique, l'enregistrement des tests de câbles, etc. |
| 21. Fréquence du signal |
onde sinusoïdale 15 kHz, Puissance de sortie : Pomax ≥100W |
| 22. Impédance de sortie |
Zo=Zc (Impédance caractéristique du câble) |
| 23. Mode de vibration |
non continu |
Présentation de l'entreprise
Wuhan GDZX Power Equipment Co.,Ltd.est un fabricant d'équipements de test d'alimentation, intégrant la conception, la production et la vente, fournissant des solutions complètes pour les tests haute tension et les services de tests électriques pour divers utilisateurs d'alimentation. Les principaux produits comprennent : un dispositif de test de résonance série CA, des équipements de test haute tension, des équipements de test de transformateurs, des équipements de test de protection secondaire/commutateur, un testeur de défauts de câbles, des équipements de test de parafoudres, des équipements de mesure d'alimentation, une série de sources standard, etc. Il existe de nombreux types de produits et des modèles complets.
Service et garantie
Service
* Fournir un service de conseil professionnel ; un vendeur dédié et un ingénieur technique professionnel pour répondre aux questions des clients.
* S'assurer que le client obtient des informations détaillées sur le produit en main.
* Prix raisonnable, nous pensons que nos clients devraient obtenir la valeur de ce qu'ils ont payé. Devis estampillé et confirmé par le responsable.
* Les clients sont les bienvenus.
* Le contrat et l'accord technique à signer par les deux parties.
* Être digne de confiance, respecter les exigences et assurer la mise en œuvre réussie des contrats et des accords techniques signés.
* Mettre l'accent sur la communication, communiquer activement avec les utilisateurs, prendre note des questions et du calendrier de l'utilisateur, fournir le support technique nécessaire.
* Agir rapidement et efficacement, professionnellement sur la livraison, l'installation, le débogage, la formation et autres.
Garantie
* Nous maintenons une satisfaction client à 100 %, veuillez nous faire part de vos commentaires si vous trouvez quelque chose d'incorrect avec le produit, nous le corrigerons pour vous.
* Nos produits sont garantis avec une garantie d'un an et un support technique à vie.
* Fournir des solutions dans les 24 heures en cas de problèmes signalés par le client.
EMBALLAGE ET EXPÉDITION
(1) Nous expédierons les produits dans les 5 à 20 jours ouvrables suivant la réception de la confirmation de votre paiement.
(2) Tous les produits seront bien emballés dans un carton robuste ou une boîte en bois afin de garantir que les marchandises arrivent en toute sécurité.
(3) Plusieurs méthodes d'expédition, y compris l'express, le fret maritime, le chemin de fer, etc. pour votre choix, une méthode d'expédition compétitive vous sera conseillée.
(4) Si vous utilisez votre propre transitaire, nous vous fournirons tous les documents nécessaires au dédouanement.
(5) Après l'expédition, nous resterons attentifs jusqu'à ce que les marchandises soient bien reçues.
Si vous avez besoin de spécifications détaillées, n'hésitez pas à nous contacter.
Cas de test
- En août 2020, GDZX a effectué des tests sur site pour les clients. L'équipement utilisé sur le site de test comprend le testeur de défauts de câbles à analyse automatique ZX-Z10, le détecteur de canalisations souterraines ZXPD3000, etc. Le test s'est très bien déroulé.
