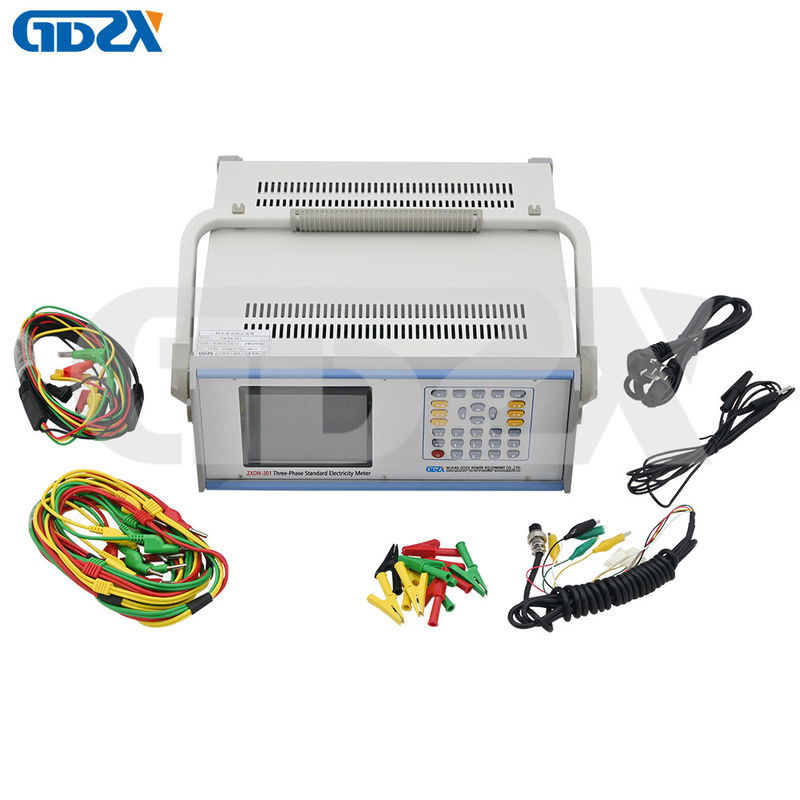

ZXDN-301 analyseur de compteur d'énergie de référence standard de haute précision multifonctionnel

Vue d'ensemble du produit

Ce compteur d'énergie électrique standard est multifonctionnel avec une large portée et une grande précision.02Il adopte le DSP, le système intégré et l'équilibrage automatique de la température et d'autres technologies de compensation, petits et légers, simples à utiliser et fiables.

Fonctions et caractéristiques

1Portable avec boîtier en aluminium

1. Mesure à large portée: tension (tension de phase):1 à 560 V, courant: 10mA à 120 A

2- Mesure de différentes manières: mesure de la tension, du courant alternatif, de la puissance (puissance active, de la puissance réactive, de la puissance apparente) et de l'énergie électrique dans les quatre quadrants en mode monophase,3P4W Y/ 3P3W Δ modes de connexion de câblageEn outre, il peut mesurer la puissance réactive et l'énergie électrique avec des moyens de réaction réelle, puissance réactive croisée de phase, point neutre artificiel de réaction.

3. Mesure à fonctions multiples:

ü Fonction fondamentale de mesure U, I, phase, fréquence, puissance active, puissance réactive, PF et erreur.

ü Mesure du degré de stabilité de la tension, du courant et de la puissance.

ü Mesure du degré d'asymétrie de la tension et de l'amplitude du courant dans les circuits triphasés.

ü Mesure du degré de déséquilibre de tension et de courant dans les circuits triphasés.

ü Mesure du degré d'asymétrie de la phase.

ü Affichage des schémas vectoriels.

comme la rotation dans le sens des aiguilles d'une montre, la rotation dans le sens antihoraire;

le choix de l'emplacement de l'indice de référence entre 12 h et 15 h;

Le point de référence peut être modifiable; paramètres d'affichage de la phase: 0~360° ou ±180°

ü affichage de la forme d'onde, analyse harmonique, calcul de la distorsion, affichage du spectre de fréquences avec fonction d'agrandissement

ü Mesure de la demande.

ü Mesure de l'intensité d'induction magnétique spatiale.

ü Mesures de la chute de tension du terminal pointillé du dispositif.

ü Mesure de la constante et de la fréquence du compteur à régler.

ü Mesure de la puissance de l'onde fondamentale.

ü Étalonnage d'erreurs de trois types de compteurs

ü Trois ports de sortie d'impulsion, les constantes peuvent être réglées automatiquement ou manuellement.

ü Calibrer l'erreur globale du dispositif composé de trois monomètres.

ü Fonctionnant comme trois compteurs standard monophasiques.

4. mesure des puissances complètes des ondes fondamentales et des harmoniques), ou seulement de la puissance fondamentale.

5- étalonnage des erreurs du compteur d'énergie, réglage automatique des pulsations et des constantes, techniques spéciales de compensation

6Analyse harmonique de la tension et du courant sous les 51e ordres.

7- Affichage des données et des graphiques: mesure des conditions de travail, forme d'onde, vecteur de phase, graphique harmonique.

8. Auto ou manuel rangement

9Capacité de stockage jusqu'à 30 groupes de données, les enregistrements peuvent être recherchés et parcourus, en fonction des conditions.

10Fonction d'entrée de caractères, d'alphabet et de symboles

12.Connexion: le port d'entrée de courant à large port d'entrée est un port public, pas besoin de changer le câblage lors du changement de courant.

13.Utilisation multiple: peut fonctionner avec un PC par communication à distance ou un dispositif d'étalonnage

14.RS485, RS232, ports de communication USB, débit baud peuvent être réglés lors de l'utilisation de la communication asynchrone.

15Avec un écran TFT de 6,4 pouces 640 x 480 pixels, affichage clair et coloré.

16.Conception axée sur l'humain, combinaison raisonnable des fonctions, fonctionnement simple

Paramètres

Portée du signal:

Voltage: 1 ~ 560V (voltage de phase)

Courant: 10mA ~ 120A

Fréquence: 40 à 70 Hz

Le système de détection de l'émission doit être équipé d'un système de détection de l'émission.

Sortie d'impulsion: utiliser une constante automatique

fréquence de sortie d'impulsion FOUT: 60 KHz à la plage nominale

Précision:

1) Mesure de tension (RMS) 0,02 ((Rd%) Plage: 30V, 60V, 120V, 240V, 480V, plage automatique ou manuelle

2) Mesure du courant (RMS) 0,02 ((Rd%) Plage:0.2A, 1A, 5A, 20A, 100A, automatique ou manuel

3) erreur de mesure de la puissance active / de l'énergie de puissance active: 0,02 ((Rd%)

4) erreur de mesure de la puissance réactive/énergie de la puissance réactive: 0,02 ((Rd) %

5) Mesure de fréquence: gamme 45 à 70 Hz, résolution: 0,0001 Hz, erreur: ± 0,01 Hz

6) Mesure de phase: gamme 0~359.999° ((0~±180°), résolution: 0,001°, erreur: ±0,02°

7) mesure de la chute de tension terminale en points: plage 0 à 400 mV, résolution: 0,1 mV, erreur: ± 0,02% ± 1 mV

8) mesure de la résistance à l'induction magnétique: gamme 0 à 0,25 mT, erreur: ± 10% ± 0,001 mT

9) Mesure de la tension harmonique:

2ème à 10ème ordre, pourcentage de teneur ≤ 30% erreur 0,1%

11e à 21e ordre, pourcentage de teneur ≤ 30% erreur 0,2%

d'ordre 22 à 51, pourcentage de teneur ≤ 30% erreur: 0,5%

Impédance d'entrée: Impédance d'entrée de tension: ≥ 750KΩ, Impédance d'entrée de courant: 0,001Ω

Environnement de travail: plage de température: 15°C à 30°C, coefficient: 0,0005/ oC, humidité: 45 à 80%

Temps de réchauffement: 30 min

L'alimentation électrique: 220V±10% 50Hz±1%, consommation électrique: ≤50VA

Taille et poids: 355 × 185 × 145 mm, 7,5 kg
