Impulsion multiple intelligente de longue distance de câble enterré de repère à haute tension de défaut

Name: Impulsion multiple intelligente de longue distance de câble enterré de repère à haute tension de défaut
Brand: Wuhan GDZX Power Equipment Co., Ltd
SKU: ZX-A30
Price: 12,500.00 USD
Availability: InStock

Détails du produit

Lieu d'origine: Hubei, Chine

Nom de marque: GDZX

Numéro de modèle: ZX-A30

Conditions de paiement et d'expédition

Quantité de commande min: 1 ensemble

Prix: $12000.00 - 13000.00/ Set

Détails d'emballage: Carton ou boîte en bois

Délai de livraison: 7~10 jours de travail

Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,

Capacité d'approvisionnement: 1200 ensembles/ensembles par an

Obtenez le meilleur prix

Détails du produit

Description du produit

Détails du produit

Mettre en évidence:
                                                                                                                                                                                                                                                Localisateur de défaut de câble haute tension, Localisateur de câble enterré longue distance, Localisateur de défaut intelligent à impulsions multiples


Niveaux de tension:	En dessous de 35KV	Mémoire de stockage:	8G
Distance d'essai:	0~40Km	Mode d'affichage:	Écran tactile LCD industriel 12,1 pouces
Fréquence d'échantillonnage:	6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz	Poids de l'hôte:	6,2 kg

Niveaux de tension:	En dessous de 35KV
Mémoire de stockage:	8G
Distance d'essai:	0~40Km
Mode d'affichage:	Écran tactile LCD industriel 12,1 pouces
Fréquence d'échantillonnage:	6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz
Poids de l'hôte:	6,2 kg

Description du produit

Localisateur de défaut de câble enterré à haute tension à longue distance

Le localisateur de défaut de câble à impulsions multiples ZX-A30 est une plateforme de test de défaut basée sur une plateforme informatique intégrée.technologie à écran tactile et technologie de communication 3G, ce qui améliore considérablement les performances de l'instrument dans la pratique et le rend facile à utiliser.

Caractéristiques du produit

Plateforme informatique industrielle intégrée avec système Windows XP, logiciel d'essai intégré et logiciel d'essai de défaillance du câble installé et logiciel de gestion des données du câble
12Écran tactile de 1 pouce avec un stylo tactile ou une souris, écran lumineux adapté à une utilisation en extérieur
Batterie au lithium pour des essais pratiques sur place, châssis en plastique pour une stabilité à l'épreuve des chocs
Interface de communication USB la plus récente assurant une collecte de signal stable avec sélection automatique de la fréquence d'échantillonnage
Méthode d'essai automatique de distinction et de localisation des points de défaillance avec lecture et affichage automatiques de la distance

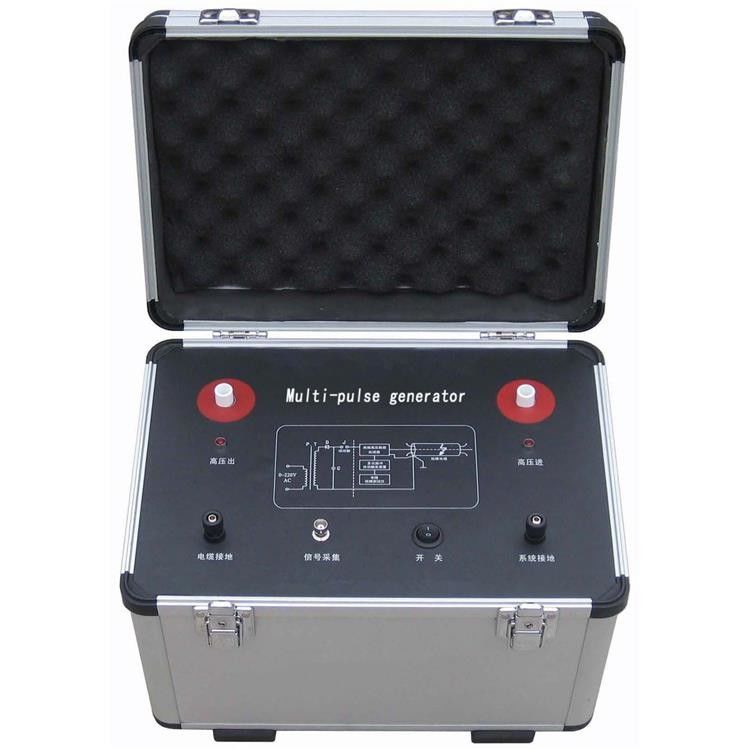

Conception unique d'un générateur à impulsions multiples permettant trois méthodes d'essai sans raccordement de fils
Compatibilité avec les logiciels WIFI et 3G pour l'assistance d'experts à distance
Système complet de stockage des formes d'ondes et de gestion des câbles pour la comparaison et la maintenance des champs
Localisateur précis avec technologie squelch pour affichage précis de la distance de défaut
Nouveau générateur de surtension intégré.

Paramètres techniques

Les capacités à tester

défaut du câble d'essai à des niveaux de tension différents inférieurs à 35 KV
Défaut du câble d'essai de différentes sections de câble, de différents matériaux diélectriques et de différents matériaux de câble
Épreuves de défauts de câble en circuit ouvert, court-circuit, faible résistance, fuite à haute résistance et flash-over à haute résistance
Testez toutes les défaillances du câble de commande de la communication ferroviaire, du câble d'éclairage de rue et du câble de signal d'aéroport
Vitesse de transmission de l'onde d'essai dans tout câble de longueur connue
Épreuve de la route et de la profondeur du câble d'alimentation enterré

Affichage et fonctionnement

Mode d'affichage: écran tactile LCD industriel de 12,1 pouces (plateforme Windows XP)
Métode d'essai: méthode LV à impulsion, méthode HV à flash-over à impulsion, méthode à impulsions multiples
Mémoire de stockage: 8G
Utilisation du stylo tactile et de la souris

Caractéristiques de performance

Distance d'essai: au moins 60 km
Distance minimale d'essai: 0 à 5 m ou moins
Erreur de localisation: ± 0,2 m
Erreur d'essai: erreur du système n'excédant pas ± 1%
Générateur à impulsions multiples: tension d'impulsion ≤ 40KV
Résolution: V/fm, V est la vitesse de transmission m/μs; le curseur du logiciel est de 0,10m
Fréquence d'échantillonnage: 6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz (largeur d'impulsion adaptative)

Énergie et environnement

Source d'alimentation: courant alternatif 220V±10%, puissance ≤15W, courant continu 12V(7AH), puissance ≤20W
Temps de veille: 6 heures de travail continu
Poids de l' hôte: 6,2 kg
Dimension: 180 mm × 300 mm × 400 mm
Environnement: -20°C à +40°C, HRA ≤ 80%

Composants supplémentaires

Fréquence du signal de traceur du routeur par câble: 15KHz sinusoïdale
Puissance de sortie: Pomax ≥ 100 W
Impédance de sortie du traceur: Zo=Zc (impédance caractéristique du câble)
Mode de vibration: non continu
Voltage maximal du générateur d'impulsions: ≤ 35 KV
Courant de fonctionnement maximal: ≤ 30 mA
Erreur d'affichage de la tension: <+/-2%
Énergie de décharge: ≤ 2450 J/3,5 s
Période de décharge minimale: 3,2 s, puissance maximale < 1,5 kVA
